1.3. Задняя панель

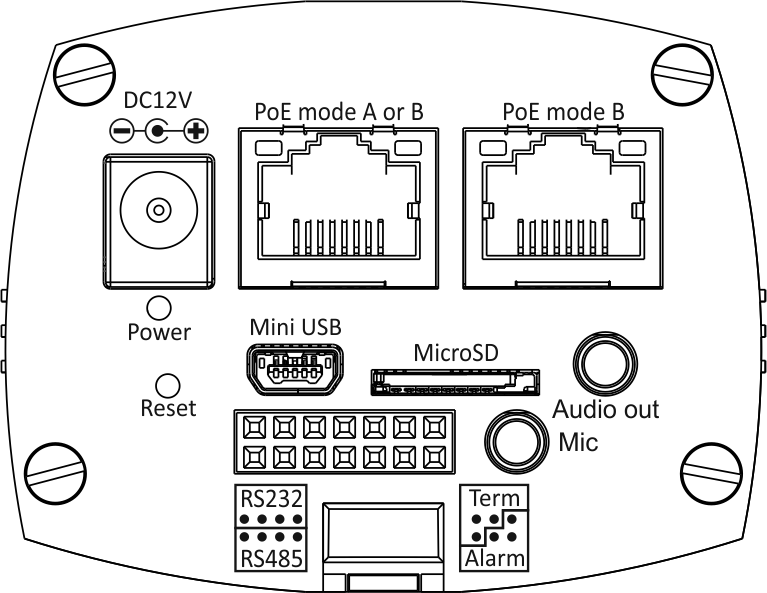

1.3.1. Задняя панель SG-1C-1*1:

Слева направо, сверху вниз:

• “DC12V”: Разъём питания 12 Вольт постоянного тока, + в центре.

• “PoE mode A or B”: Разъём Ethernet с PoE

• “PoE mode B”: Разъём Ethernet с PoE

  Оба разъёма объединены коммутатором Ethernet с передачей питания (PoE).

• “Power”: светодиод - индикатор питания

• “Mini USB”: разъём для кабеля USB 2.0

• “MicroSD”: разъём для карт Micro SD

• “Audio out”: линейный выход звука

• “Reset”: кнопка сброса, программная, утопленная

• Прямоугольный 14-контактный разъём, описание ниже

• “Mic”: микрофонный вход

1.3.1.1. Разъём задней панели SG-1C-1*1

Разъём на задней панели камеры:

Расположение выводов:

01	02	03	04	05	06	07
08	09	10	11	12	13	14

Назначение выводов:

• 01,02,03,04 - порт RS-232, DTE, для управления термокожухом:

  Контакт разъёма	Сигнал RS-232
  01	TxD
  02	RxD
  03	GND
  04	+12 V

  Примечание:

  На контакт разъёма камеры 04 выводится напряжение питания +12 Вольт, которое на стороне контроллера термокожуха используется как источник питания оптрона гальванической развязки интерфейса.

  Параметры порта по умолчанию: 9600 бод, 8N1

  Файл устройства в камере: /dev/ttyS0

• 08,09,10 - порт RS-485 для управления термокожухом:

  Контакт разъёма	Сигнал RS-485
  08	D+
  09	D-
  10	GND
  11	+12 V

  Примечание:

  На контакт разъёма камеры 11 выводится напряжение питания +12 Вольт, которое в стандарт RS-485 не входит.

  Файл устройства в камере: /dev/ttyS0

Примечание:

Оба порта управления термокожухом на самом деле один и тот же порт, режим которого (RS-232 и RS-485) переключается программно.

Одновременно использовать можно только один из портов, переключив УАПП в соответствующий режим во вкладке Устройство –> Общее, выпадающим меню “Тип последовательного порта”.

• 05,06,12 - порт RS-232, DCE, для подключения консоли:

  Контакт разъёма	Сигнал RS-232	Контакт DB-9F (COM порт)
  05	RxD	2
  06	GND	5
  12	TxD	3

  Параметры порта по умолчанию: 115200 бод, 8N1

  Файл устройства в камере: /dev/ttyS1

• 07,13,14 - входы и выходы сигналов тревоги:

  Контакт разъёма	Назначение
  07	ALARM_IN2
  13	ALARM_OUT
  14	ALARM_IN1

  Входы сигналов тревоги подтянуты к цепи питания +3.3 В. Вход активируется при замыкании на “землю”.

  Выход сигнала тревоги в неактивном состоянии - 0 В. В активном - 3.3 В.

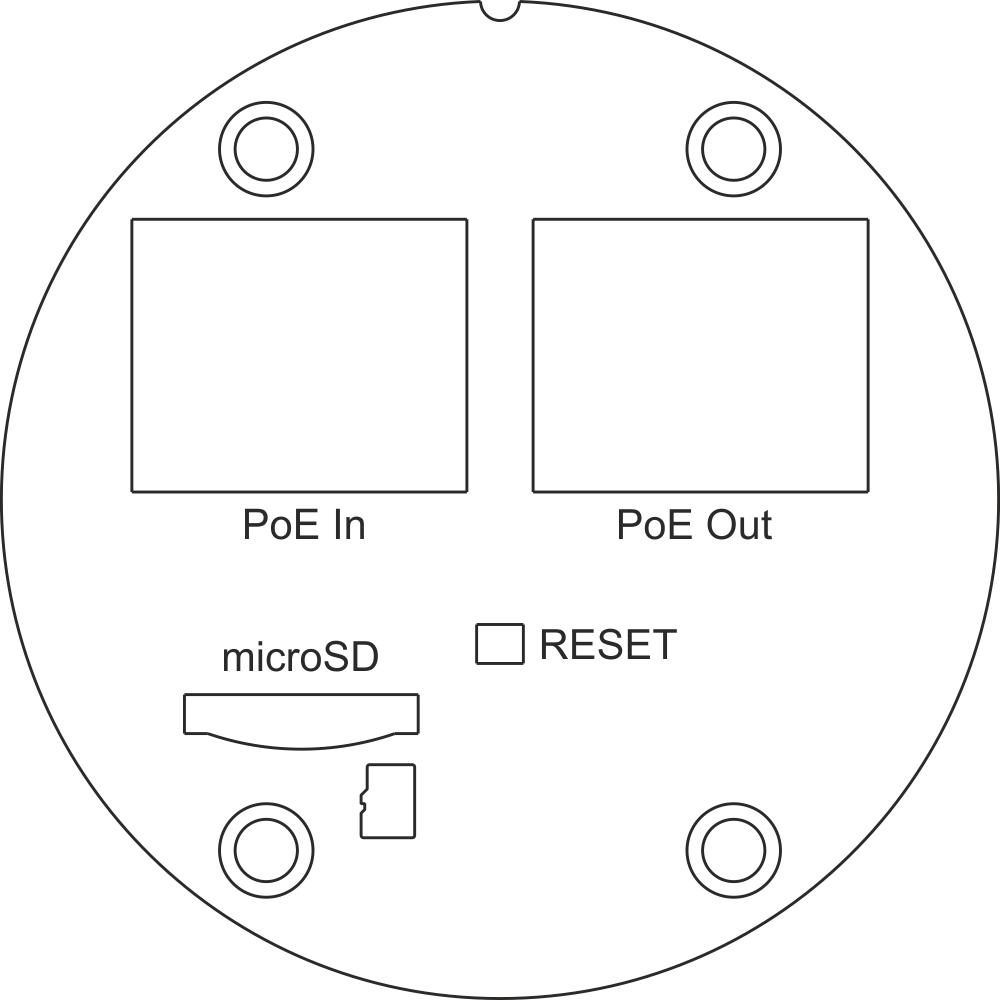

1.3.2. Задняя панель SG-3C-1312:

Слева направо, сверху вниз:

• “PoE In”: Разъём Ethernet с PoE

• “PoE Out”: Разъём Ethernet с PoE

  Оба разъёма объединены коммутатором Ethernet с передачей питания (PoE).

• “Reset”: кнопка сброса, программная, утопленная

• “MicroSD”: разъём для карт Micro SD, “вверх ногами”

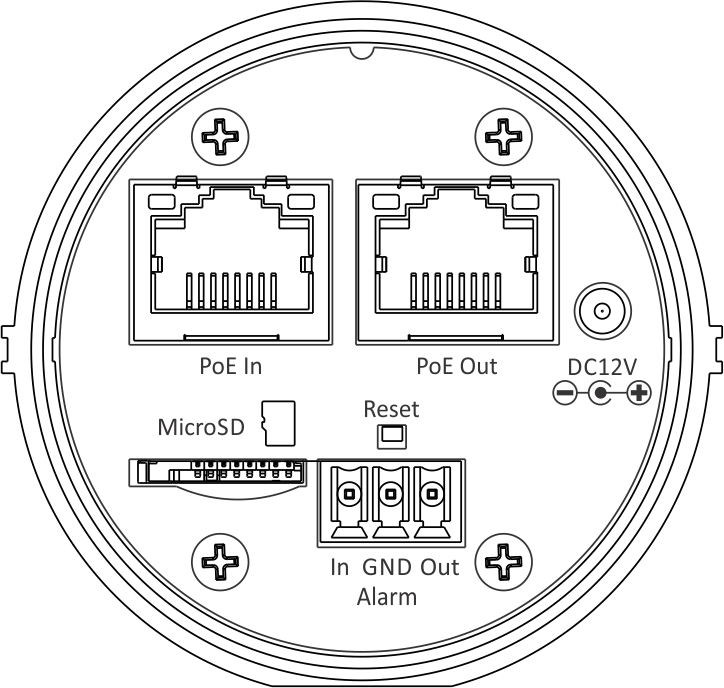

1.3.3. Задняя панель SG-3C-1612:

Задняя панель SG-3C-1612 такая-же, как и у SG-3C-1312, но добавился разъём сигналов тревоги.

В отличие от камер SG-1C, входы и выходы сигналов тревоги развязаны оптронами.

Вход сигнала тревоги активируется подачей между контактами Gnd и In напряжения от 2 до 4 вольт или же с внешним резистором тока от 1 до 16 мА. Вход оптопары - последовательно включённые светодиод и резистор 220 Ом.

Выход сигнала тревоги - транзистор с открытым коллектором, развязанный от остальной камеры оптроном. Включение сигнала - замыкание выхода на землю.

Предельные рабочие параметры выходного транзистора - напряжение до 60 В в закрытом состоянии и ток до 400 мА в открытом состоянии.
