1.8. 背面板

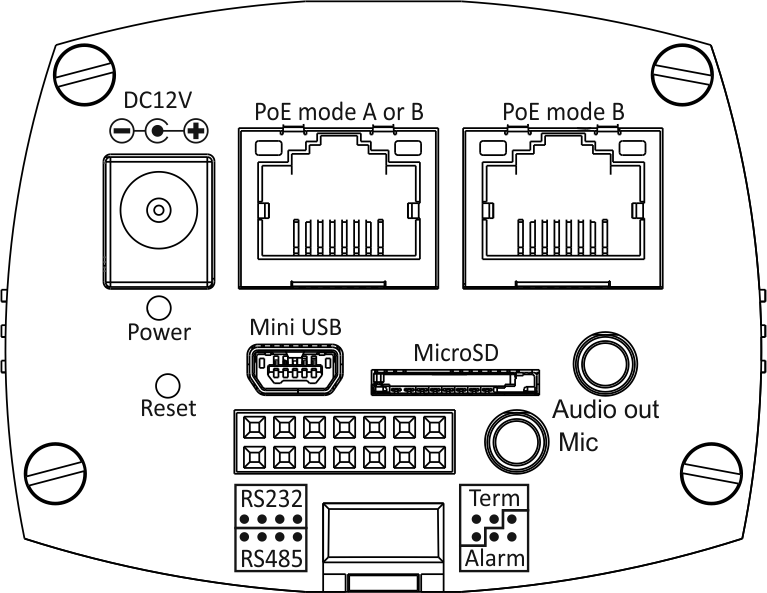

SG-1C-1*1的背面板:

../_images/cam-010.png

从左到右,从上到下:

  • “DC12V”: 12V直流电源插座,+中间。

  • “PoE mode A or B”: PoE以太网插座

  • “PoE mode B”: PoE 以太网插座

    两个插座通过一个PoE以太网交换机互联。

  • “Power”: LED电源指示器

  • “Mini USB”: USB 2.0插座

  • “MicroSD”: Micro SD卡的插座

  • “Audio out”: 线性音频输出

  • “Reset”: 隐藏软件复位按钮

  • 矩形14针插座(下面介绍)

  • “Mic”: 麦克风输入

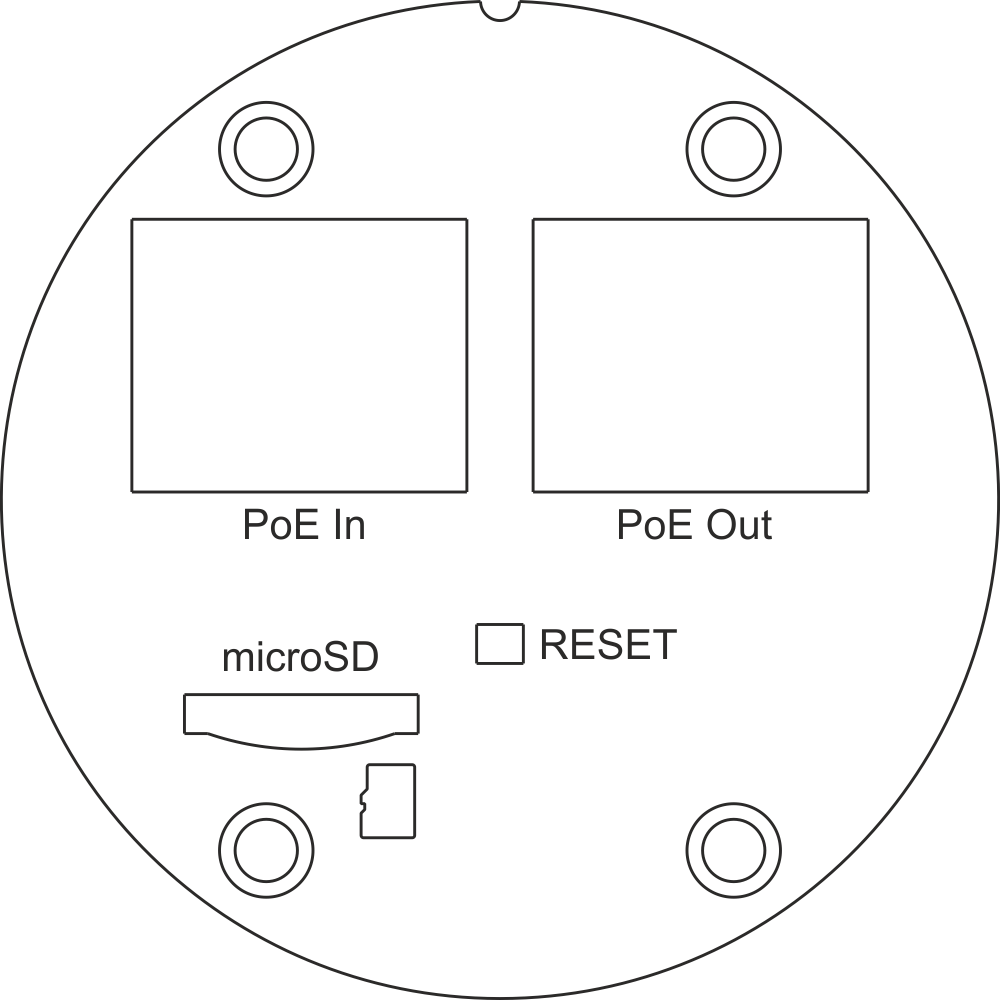

SG-3C-1312的背面板:

../_images/SG-3C-1312_backside.png

从左到右,从上到下:

  • “PoE In”: PoE 以太网插座

  • “PoE Out”: PoE 以太网插座

    两个插座通过一个PoE以太网交换机互联。

  • “Reset”: 隐藏软件复位按钮

  • “MicroSD”: SD卡插座,“颠倒”

1.8.1. SG-1C-1*1的背板插座

在相机后面板 后视 <rear-view> 的插座:

插座引脚:

01 02 03 04 05 06 07
08 09 10 11 12 13 14

引脚说明:

  • 01,02,03,04 - RS-232数据终端设备端口,针对防风雨住房管理:

    Connector pin

    RS-232_ signal

    01

    TxD_

    02

    RxD_

    03

    GND_

    04

    +12 V

    注意:

    摄像机的04脚是直流12V供电输入端。该引脚在控制端作为光耦接口电流隔离的电源。

    端口的默认参数是9600波特,8N1

    相机的配置文件是 /dev/ttyS0

  • 08,09,10 - RS-485数据终端设备端口,针对防风雨住房管理:

    Connector pin

    RS-485_ signal

    08

    D+

    09

    D-

    10

    GND

    11

    +12 V

    注意:

    RS-485相机连接器11脚不属于RS-485,接入12V的电源电压

    相机的设备文件是 /dev/ttyS0

注意:
两组针对防风雨住房管理的端口实际上是同一种端口,他们都可以通过软件在RS-232和RS-485这两种模式中切换。
  • 05,06,12 - RS-232 DCE控制台端口:

    Connector pin

    RS-232_ signal

    DB-9F_ pin (`COM port`_)

    05

    RxD_

    2

    06

    GND_

    5

    12

    TxD_

    3

    端口的默认参数为115200波特,8N1

    相机的配置文件是 /dev/ttyS1

  • 07,13,14 - 报警输入和输出:

    Connector pin

    Function

    07

    ALARM_IN2

    13

    ALARM_OUT

    14

    ALARM_IN1

    报警输入电压上拉至+3.3V。一个输入是通过接地来激活。

    在非活动状态报警输出是0V,在活动状态报警输出是3.3V。
